ROS2-025-ROS2工具：坐标变换（六）监听坐标点消息
简介
坐标变换监听 可以实现坐标点在不同坐标系之间的变换，或者不同的多个坐标系之间的变换。 针对坐标变换进行监听的前提，是必须已有不同的多个坐标系相对关系的广播，而至于是静态广播或动态广播则无要求。因为监听获取的坐标系相对关系皆为某一时刻或某一时间点。
在上一章节中，我们经由案例一实现了多坐标系的场景下实现不同坐标系之间的变换。在这一章节中，我们会实现案例二，即同一坐标点在不同坐标系下的变换。虽然两个案例的需求不同，但是相关算法都被封装好了，我们只需要调用相关 API 即可。
案例梳理
案例二为：
- 在前两章（ROS2-023-ROS2工具：坐标变换（四）发布坐标点消息）的案例中，我们发布了
laser相对于base_link的坐标系关系 和laser坐标系下一 点状障碍物 的坐标点数据，请基于此求解在base_link坐标系下 该点状障碍物 的坐标。
两个案例实现的流程类似，其主要步骤如下：
- 编写坐标变换程序实现；
- 编辑配置文件；
- 编译；
- 执行。
这个案例我们会采用 C++ 实现，遵循上述实现流程。
针对 Python
在 ROS2 Jazzy 版本中，可以使用 Python 实现核心功能，但是 Python 中 并没有实现 tf2_ros::MessageFilter 功能模块。因此需要手动处理 等待 TF 就绪 的逻辑，而无法像 C++ 那样使用 MessageFilter 的自动回调机制。
不过 C++ 在数据处理这一块性能比较好,因此建议直接使用 C++ 版本的就行。
该程序是如何实现的？
针对坐标点与坐标系之间的相对转换，坐标变换程序的实现步骤如下：
- 订阅数据；
- 创建监听器对象A，订阅坐标系变换；
- 创建缓存B，存储坐标系变换数据；
- 再创建一个新的监听器对象C（专用订阅方），订阅坐标点数据；
- 求解。
- 创建过滤器，获取缓存B内存储的坐标系变换数据与对象C内订阅的坐标点数据；
- 使用过滤器整合数据，计算出坐标点相对坐标系的变换数据。
准备工作
终端下进入工作空间的 src 目录，调用如下命令创建 C++ 功能包。因为依赖包有所增加，如上一章节已经创建过，则需要编辑 package.xml、CMakeLists.txt （在 C++ 中）。你可以通过下方的编辑配置文件进行查找。
ros2 pkg create cpp04_tf_listener --build-type ament_cmake --dependencies rclcpp tf2 tf2_ros geometry_msgs tf2_geometry_msgs message_filters --node-name demo01_tf_listenerⅠ.编写坐标变换程序实现
功能包 cpp04_tf_listener 的 src 目录下，新建 C++ 文件 demo02_message_filter.cpp，并编辑文件，输入如下内容：
/*
需求： 在外部"广播 laser->base_link 的坐标系相对关系"，并"发布 point->laser 坐标系的坐标"后
求解 point->base_link 的坐标
步骤：
1. 包含头文件；
2. 初始化 ROS2 客户端
3. 自定义节点类：
3-1. 创建坐标变换的监听器;
3-2. 创建坐标点消息订阅方;
3-3. 创建过滤器以解析数据;
4. 调用spin函数，并传入节点对象指针
5. 释放资源。
*/
// 1. 包含头文件；
#include "rclcpp/rclcpp.hpp"
# include "tf2_ros/buffer.h"
# include "tf2_ros/transform_listener.h"
#include "tf2_ros/create_timer_ros.h"
#include "message_filters/subscriber.h"
#include "geometry_msgs/msg/point_stamped.hpp"
#include "tf2_ros/message_filter.h"
#include "tf2_geometry_msgs/tf2_geometry_msgs.hpp"
using namespace std::chrono_literals;
// 3. 自定义节点类：
class TFPointListener: public rclcpp::Node{
public:
TFPointListener() : Node("tf_point_listener_node_cpp"){
// 3-1. 创建坐标变换的监听器;
buffer_ = std::make_shared<tf2_ros::Buffer>(this->get_clock());
// CreateTimerROS(
// rclcpp::node_interfaces::NodeBaseInterface::SharedPtr node_base,
// rclcpp::node_interfaces::NodeTimersInterface::SharedPtr node_timers,
// rclcpp::CallbackGroup::SharedPtr callback_group = nullptr)
timer_ = std::make_shared<tf2_ros::CreateTimerROS>(
this->get_node_base_interface(),
this->get_node_timers_interface()
);
buffer_->setCreateTimerInterface(timer_);
listener_ = std::make_shared<tf2_ros::TransformListener>(*buffer_);
// 3-2. 创建坐标点消息订阅方;
// 使用无参构造
point_sub.subscribe(this, "point");
// 3-3. 创建过滤器以解析数据;
// 创建过滤器
// MessageFilter(
// F & f, // 订阅对象
// BufferT & buffer, // 坐标监听缓存
// const std::string & target_frame, // 目标坐标系 (这里指base_link)
// uint32_t queue_size, // 队列长度 （信息处理队列长度，可以使用 10）
// const rclcpp::node_interfaces::NodeLoggingInterface::SharedPtr & node_logging, // 获取日志接口
// const rclcpp::node_interfaces::NodeClockInterface::SharedPtr & node_clock, // 获取时间接口
// std::chrono::duration<TimeRepT, TimeT> buffer_timeout = // 超时时间
// std::chrono::duration<TimeRepT, TimeT>::max())
filter_ = std::make_shared<tf2_ros::MessageFilter<geometry_msgs::msg::PointStamped>>(
point_sub,
*buffer_,
"base_link",
20,
this->get_node_logging_interface(),
this->get_node_clock_interface(),
1s
);
// 解析数据
filter_->registerCallback(&TFPointListener::transform_point, this);
}
private:
void transform_point(const geometry_msgs::msg::PointStamped & ps){
// 实现坐标点变换
// 必须包含"tf2_geometry_msgs/tf2_geometry_msgs.hpp"头文件，否则报错
auto out = buffer_->transform(ps, "base_link");
RCLCPP_INFO(this->get_logger(),"父级坐标系: %s, 坐标：(%.2f,%.2f,%.2f)",
out.header.frame_id.c_str(),
out.point.x,
out.point.y,
out.point.z
);
}
std::shared_ptr<tf2_ros::Buffer> buffer_;
std::shared_ptr<tf2_ros::TransformListener> listener_;
std::shared_ptr<tf2_ros::CreateTimerROS> timer_;
message_filters::Subscriber<geometry_msgs::msg::PointStamped> point_sub;
std::shared_ptr<tf2_ros::MessageFilter<geometry_msgs::msg::PointStamped>> filter_;
};
int main(int argc, char *argv[])
{
// 2. 初始化 ROS2 客户端
rclcpp::init(argc, argv);
// 4. 调用spin函数，并传入节点对象指针。
rclcpp::spin(std::make_shared<TFPointListener>());
// 5.释放资源;
rclcpp::shutdown();
return 0;
}Ⅱ.编辑配置文件
在 package.xml 中需要使用的配置如下：
<depend>rclcpp</depend>
<depend>tf2</depend>
<depend>tf2_ros</depend>
<depend>geometry_msgs</depend>
<depend>tf2_geometry_msgs</depend>
<!-- 👆 NEW!!! 👇 -->
<depend>message_filters</depend>在 CMakeLists.txt 中发布和订阅程序核心配置如下：
find_package(ament_cmake REQUIRED)
find_package(rclcpp REQUIRED)
find_package(tf2 REQUIRED)
find_package(tf2_ros REQUIRED)
find_package(geometry_msgs REQUIRED)
find_package(tf2_geometry_msgs REQUIRED)
find_package(message_filters REQUIRED)
add_executable(demo02_message_filter src/demo02_message_filter.cpp)
ament_target_dependencies(
demo02_message_filter
"rclcpp"
"tf2"
"tf2_ros"
"geometry_msgs"
"tf2_geometry_msgs"
"message_filters"
)
install(TARGETS demo02_message_filter
DESTINATION lib/${PROJECT_NAME})Ⅲ.编译
终端中进入当前工作空间，编译功能包：
colcon build --packages-select cpp04_tf_listenerⅣ.运行
当前工作空间下，启动两个终端，终端1输入如下命令发布雷达（laser）相对于底盘（base_link）的静态坐标变换（使用*坐标变换（三）*章节所使用的命令方式发布）：
. install/setup.bash
ros2 run tf2_ros static_transform_publisher --frame-id base_link --child-frame-id laser --x 0.4 --y 0.0 --z 0.2终端2输入如下命令发布雷达（laser）坐标系下障碍坐标点的数据（使用*坐标变换（四）*章节所使用的方式发布）：
. install/setup.bash
ros2 run cpp03_tf_broadcaster demo03_point_tf_broadcaster新建一终端3，输入如下命令运行代码：
. install/setup.bash

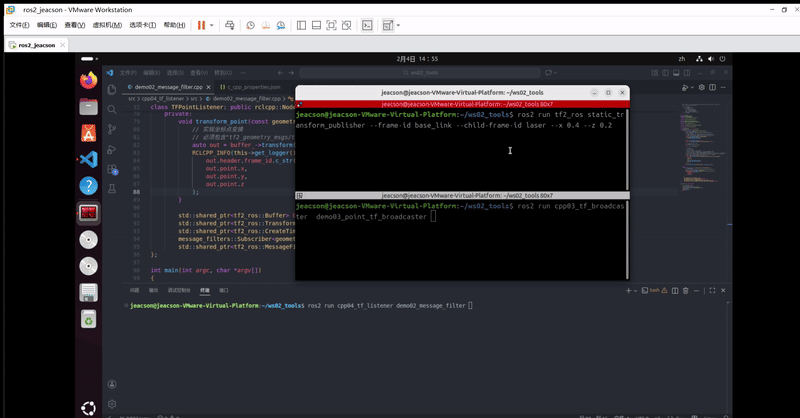

ros2 run cpp04_tf_listener demo02_message_filter在该终端中便会输出如下信息：
... [INFO] [1770188992.320459424] [tf_point_listener_node_cpp]: 父级坐标系: base_link, 坐标：(0.98,0.00,0.10) ...

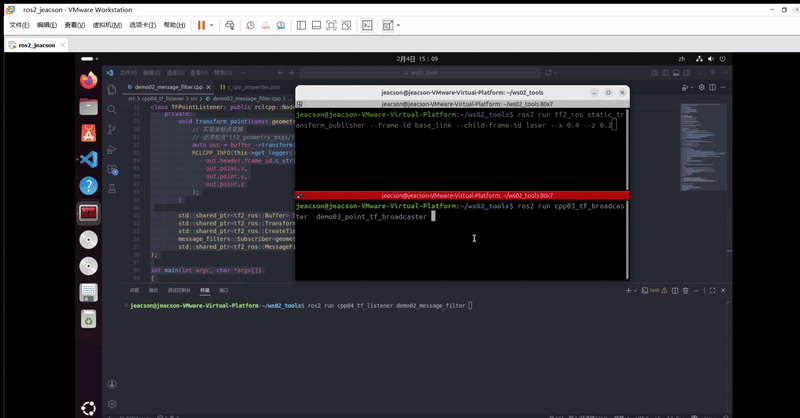

如果在 仅发布坐标点消息的场合 即开始运行的话
会报错：
[INFO] [1770188988.520952225] [tf_point_listener_node_cpp]: Message Filter dropping message: frame 'laser' at time 1770188987.520 for reason 'the timestamp on the message is earlier than all the data in the transform cache'
以上报错是通过调用官方内置的报错函数实现的,理论上在代码书写时,你应该实现自定义的报错 try-catch
但如果是反过来,即 仅发布坐标系相对关系的场合 即开始运行的话,什么都不会返回...所以建议还是实现下自定义的报错 try-catch吧
