ROS2-024-ROS2工具：坐标变换（五）坐标变换监听

Jeacson She2026/2/3...大约 8 分钟ComputerrobotROS

简介

坐标变换监听 可以实现坐标点在不同坐标系之间的变换，或者不同的多个坐标系之间的变换。 针对坐标变换进行监听的前提，是必须已有不同的多个坐标系相对关系的广播，而至于是静态广播或动态广播则无要求。因为监听获取的坐标系相对关系皆为某一时刻或某一时间点。

案例梳理

以下有两个案例：

  1. 在前两章（ROS2-022-ROS2工具：坐标变换（三）坐标变换广播）的案例一中，我们发布了 laser 相对于 base_link，和 camra 相对于 base_link 的坐标系关系，请基于此求解 laser 相对于 camera 的坐标系关系。
  2. 在前一章（ROS2-023-ROS2工具：坐标变换（四）发布坐标点消息）的案例中，我们发布了 laser 相对于 base_link的坐标系关系 和 laser 坐标系下一 点状障碍物 的坐标点数据，请基于此求解在 base_link 坐标系下 该点状障碍物 的坐标。

在上述案例中，案例1是多坐标系的场景下实现不同坐标系之间的变换，案例2则是要实现同一坐标点在不同坐标系下的变换，虽然需求不同，但是相关算法都被封装好了，我们只需要调用相关 API 即可。

两个案例实现的流程类似，其主要步骤如下：

  1. 编写坐标变换程序实现；
  2. 编辑配置文件；
  3. 编译；
  4. 执行。

这两个案例我们会采用 C++ 和 Python 分别实现，二者都遵循上述实现流程。

准备工作

终端下进入工作空间的src目录，调用如下两条命令分别创建C++功能包和Python功能包。

ros2 pkg create cpp04_tf_listener --build-type ament_cmake --dependencies rclcpp tf2 tf2_ros geometry_msgs --node-name demo01_tf_listener
ros2 pkg create py04_tf_listener --build-type ament_python --dependencies rclpy tf_transformations tf2_ros geometry_msgs --node-name demo01_tf_listener_py

案例一

Ⅰ.编写坐标变换程序实现

C++

功能包 cpp04_tf_listener 的 src 目录下，编辑 C++ 文件 demo01_tf_listener.cpp，输入如下内容：

  /*
    需求： 在外部发布了“laser至base_link的坐标相对关系”与“camera至base_link的坐标相对关系” 后，
          求解 “laser至camera的坐标相对关系”
    步骤：
        1. 包含头文件；
        2. 初始化 ROS2 客户端
        3. 自定义节点类：
          3-1. 创建缓存对象（通过监听器保存订阅到的多个坐标系相对关系数据，并将其组合为一个坐标树）
          3-2. 创建监听器（绑定缓存对象，会将所有的广播器所广播的数据写入缓存）
          3-3. 编写定时器，循环实现转换
        4. 调用spin函数，并传入节点对象指针
        5. 释放资源。
 */

// 1. 包含头文件；
#include "rclcpp/rclcpp.hpp"
#include "tf2_ros/buffer.h"
#include "tf2_ros/transform_listener.h"

using namespace std::chrono_literals;

// 3. 自定义节点类：
class TFListener: public rclcpp::Node{
    public:
        TFListener() : Node("tf_listener_node_cpp"){
          // 3-1. 创建缓存对象（通过监听器保存订阅到的多个坐标系相对关系数据，并将其组合为一个坐标树）
          buffer_ = std::make_unique<tf2_ros::Buffer>(this->get_clock());
          // 3-2. 创建监听器（绑定缓存对象，会将所有的广播器所广播的数据写入缓存）
          listener_ = std::make_shared<tf2_ros::TransformListener>(*buffer_, this);
          // 3-3. 编写定时器，循环实现转换
          timer_ = this->create_wall_timer(1s, std::bind(&TFListener::on_timer, this));
        }

    private:
        void on_timer(){
          // 实现坐标系转换
          // 当坐标系转换失败，会抛出异常，可使用 try-catch 处理
          try
          {
            // geometry_msgs::msg::TransformStamped // 返回一个新的坐标帧
            // lookupTransform( const std::string &target_frame,  // 新坐标帧的父级坐标系
            // const std::string &source_frame, // 新坐标帧的子级坐标系
            // const tf2::TimePoint &time) // 转换的时间点，一般设置为最新时刻的坐标帧（即tf2::TimePointZero）
            auto t = buffer_->lookupTransform("camera", "laser", tf2::TimePointZero);
            RCLCPP_INFO(this->get_logger(), "----------转换完成的坐标帧信息----------");
            RCLCPP_INFO(this->get_logger(), "新坐标帧：父级坐标系：%s, 子坐标系：%s, 偏移量 (%.2f, %.2f, %.2f)",
            t.header.frame_id.c_str(), // camera
              t.child_frame_id.c_str(), // laser
              t.transform.translation.x, //x 轴偏移量
              t.transform.translation.y, //y 轴偏移量
              t.transform.translation.z //z 轴偏移量
            );
          }
          catch(const tf2::LookupException& e)
          {
            RCLCPP_INFO(this->get_logger(), "异常提示： %s", e.what());
          }

        }

        std::unique_ptr<tf2_ros::Buffer> buffer_;
        std::shared_ptr<tf2_ros::TransformListener> listener_;
        rclcpp::TimerBase::SharedPtr timer_;

};

int main(int argc, char *argv[])
{
    // 2. 初始化 ROS2 客户端
    rclcpp::init(argc, argv);
    // 4. 调用spin函数，并传入节点对象指针。
    rclcpp::spin(std::make_shared<TFListener>());
    // 5.释放资源;
    rclcpp::shutdown();
    return 0;
}

提示信息

在 c++ 的例子里，如果在未发布 camera 或者 laser 坐标系相对于 base_link 坐标系的相对位置关系时就运行了该程序，就会出现以下信息：

报错信息

该异常信息是我们当时编写代码时使用 try-catch 所抓取到的。关于该 excepetion 的相关描述为(以 c++ 为例)：

class tf2::LookupException An exception class to notify of bad frame number This is an exception class to be thrown in the case that a frame not in the graph has been attempted to be accessed. The most common reason for this is that the frame is not being published, or a parent frame was not set correctly causing the tree to be broken. (当尝试访问图中不存在的帧时，将抛出此异常类。最常见的原因是该帧未被发布，或父帧设置不正确导致树结构断裂。)

其实针对该异常还有另一种处理方式，就是在转换之前先针对buffer进行判断，判断其是否可以进行转换。

以C++为例，在 buffer_ 下还有另一函数为 canTransform():

canTransform函数

其返回一个 bool 值。因此你亦可以将之前的 try-catch 代码改写为类似于：

...
if (buffer_->canTransform("camera", "laser", tf2::TimePointZero)) {
    auto t = buffer_->lookupTransform("camera", "laser", tf2::TimePointZero);
} else {
    RCLCPP_INFO(this->get_logger(), "异常提示: 可能为坐标系位置关系未发布");
}

你可以参考 python 那边在针对上述异常时的处理方法。

Ⅱ.编辑配置文件

C++

在 CMakeLists.txt 中发布和订阅程序核心配置如下：

find_package(ament_cmake REQUIRED)
find_package(rclcpp REQUIRED)
find_package(tf2 REQUIRED)
find_package(tf2_ros REQUIRED)
find_package(geometry_msgs REQUIRED)
find_package(turtlesim REQUIRED)

add_executable(demo01_tf_listener src/demo01_tf_listener.cpp)
ament_target_dependencies(
  demo01_tf_listener
  "rclcpp"
  "tf2"
  "tf2_ros"
  "geometry_msgs"
  "turtlesim"
)

install(TARGETS demo01_tf_listener
  DESTINATION lib/${PROJECT_NAME})

Ⅲ.编译

终端中进入当前工作空间，编译功能包：

C++
colcon build --packages-select cpp04_tf_listener

Ⅳ.运行

当前工作空间下，启动两个终端，终端1输入如下命令发布雷达（laser）相对于底盘（base_link）的静态坐标变换（使用*坐标变换（三）*章节所使用的命令方式发布）：

. install/setup.bash
ros2 run tf2_ros static_transform_publisher --frame-id base_link --child-frame-id laser --x 0.4 --y 0.0 --z 0.2

终端2输入如下命令发布摄像头（camera）相对于底盘（base_link）的静态坐标变换（同样使用*坐标变换（三）*章节所使用的命令方式发布）：

. install/setup.bash
ros2 run tf2_ros static_transform_publisher --frame-id base_link --child-frame-id camera --x -0.5 --y 0.0 --z 0.4

新建一终端3，输入如下命令运行代码：

C++
. install/setup.bash
ros2 run cpp04_tf_listener demo01_tf_listener

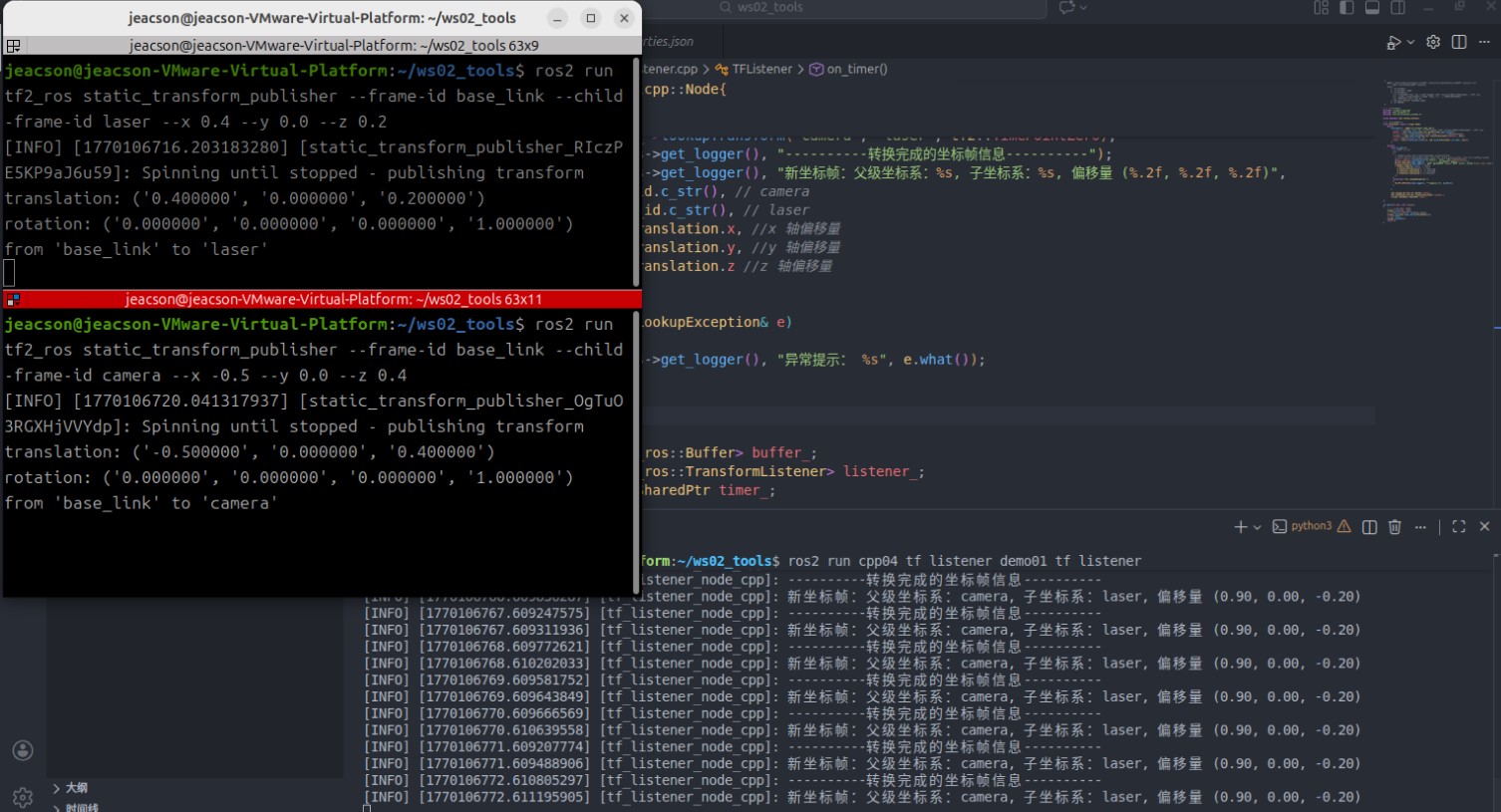

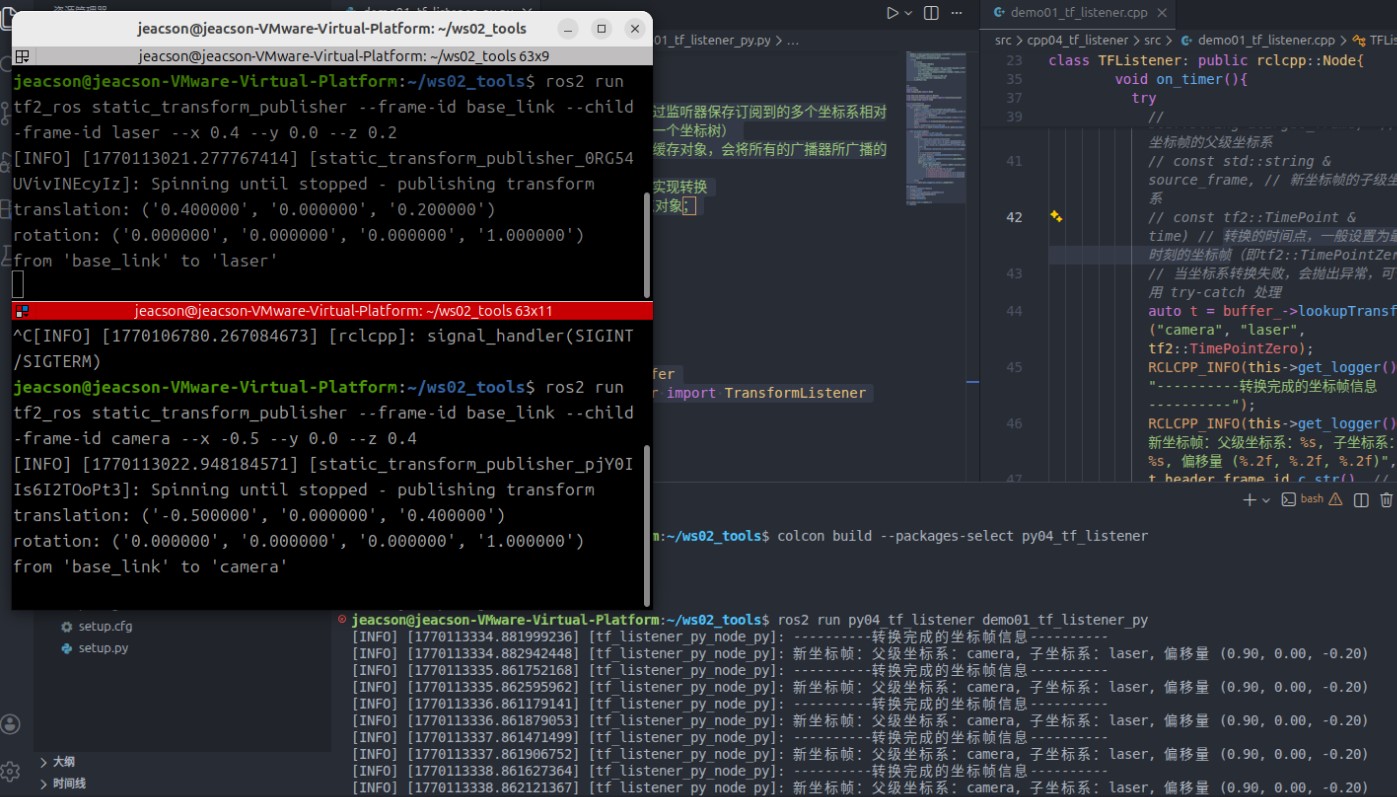

在该终端中便会输出如下信息：

c++的输出信息

案例二

见下一章节
