简介

假设你有一个机器人：

  • 它在日常运行时没有问题，但是在某一次运行时突然报错了。你希望即刻对此进行排查，但是这个报错只出现了一次，再次运行又没有报错了。
  • 你给他重新设计了一个运动控制节点，但是调不准它的一些特定参数。如果在真实环境中直接运行可能会出现意想不到的情况。
  • 你在某一次运动导航实验中意外的获得了一条导航路径，希望有什么工具把它保存下来，以便之后复现该结果。

针对数据的留存及其读取实现，ROS2 提供了专门的工具 —— rosbag2

概念与作用

rosbag2 是用于录制与回放 ROS2 系统中节点间通信数据的 核心工具套件。简单来说，它类似于一个专门针对机器人系统的“数据记录仪”和“数据播放器”。我们将在虚拟机中进行运用。

使用方法

0. 前置工作

先创建功能包：

C++
ros2 pkg create cpp02_rosbag --build-type ament_cmake --dependencies rclcpp rosbag2_cpp geometry_msgs --node-name demo01_writer

1.命令行工具的简单使用语法

在终端中，你可以使用 ros2 bag 命令工具以实现数据的录制回放工作。其基本使用语法如下：

burst    精确控制回放过程
convert  给定一个 bag 文件，写出一个新的具有不同配置的 bag 文件；
info     输出 bag 文件的相关信息；
list     输出可用的插件信息；
play     回放 bag 文件数据；
record   录制 bag 文件数据；
reindex  重建 bag 的元数据文件。

你可以通过 --help 后缀查看其帮助文档，当然以下亦会通过一个案例进行介绍。

案例

假设已在两个独立终端内，分别启动了一个 turtlesim_node 节点与一个 键盘控制 节点：

ros2 run turtlesim turtlesim_node
ros2 run turtlesim turtle_teleop_key

要求在运动过程中将键盘经由 turtle_teleop_key 所输入的速度、转向指令等通过 ros2 bag 工具写入到上述文件夹路径内，使得 turtlesim_node 节点可以通过读取该文件夹内特定文件复现移动路径。

操作

1. 先录制

再原有基础上再次新建一个终端C，新建一个文件夹用于存储 bag：

cd
mkdir ros2_bag

移动到该文件夹下后，使用 ros2 bag record 先开启指令的录制：

cd ros2_bag/
ros2 bag record /turtle1/cmd_vel -o bag_cmd_vel

record 的相关语法

在上述代码中：

ros2 bag record /turtle1/cmd_vel -o bag_cmd_vel
#          ↑          ↑           ↑       ↑
#设置参数为 record     \           \      /
# 设置需要录制的 topic↗           /      \
# 指定输出 （与下配对） ---------↗       /
# 指定输出路径&名字 （与上配对，不写则默认输出带时间戳文件名至 bash 运行路径）

你可以通过 --help 后缀查看其详细文档，在这里仅对作简单介绍。

在 终端B 内可以 通过键盘 操控小海龟，此时ros2 bag 就会将小海龟此时的运行速率与方向记录下来。

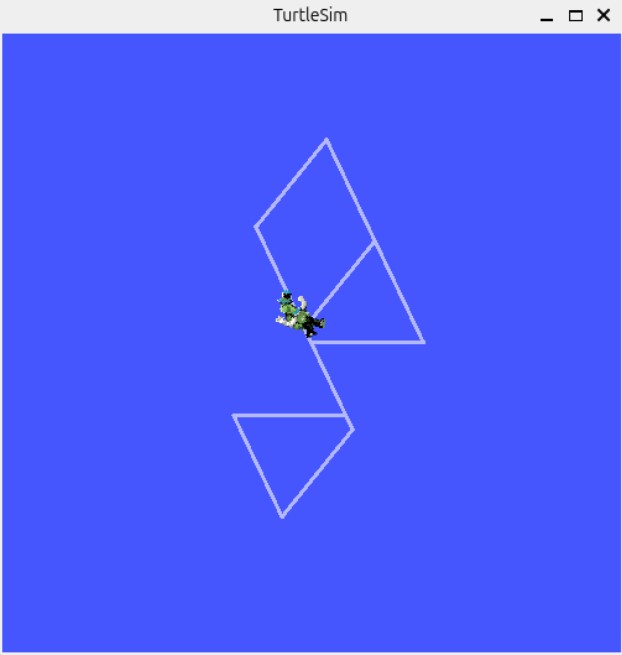

画了一个小海龟的路径

之后你就可以在 终端C 内通过 ctrl+c 结束录制了。

一定只使用方向键操控小海龟！

当你希望在 终端B 内通过键盘操控小海龟时，会看到下面这一条消息：

...
Use g|b|v|c|d|e|r|t keys to rotate to absolute orientations.
...

她告诉你说可以使用这些 key 对小海龟进行绝对角度旋转。但是请 注意，不要使用 这些 key 直接旋转小海龟！

因为使用 g|b|v|c|d|e|r|t 等 key 对小海龟进行绝对角度旋转是调用的 /turtle1/teleport_absolute 服务 ，除非特殊设置，否则是无法记录小海龟旋转的。

在录制结束后，你会在 ~/ros2_bag 文件夹下看到生成一新文件夹：

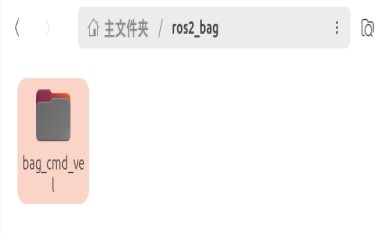

生成了一个名字为bag_cmd_vel的文件夹

在该文件夹下会生成两个文件：

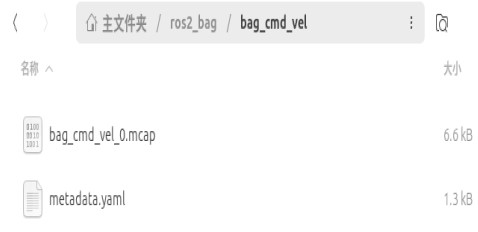

bag_cmd_vel文件夹内生成了两个文件

其中：

  • metadata.yaml 文件为一个源文件，存储了我们所录制的 bag 的一些源信息

  • bag_cmd_vel_0.mcap 文件是一个为 机器人数据记录 而设计的开源二进制容器格式文件，其与原有的使用了 .db3 格式的数据库文件相比，在并发和流式处理上更有优势。

    如果依然需要使用 .db3 格式的数据库文件

    如果某些下游工具暂不支持 .mcap，或在特定场景依然需要 .db3，可以通过参数指定：

    ros2 bag record /turtle1/cmd_vel --storage sqlite3

之后我们就可以使用这两个文件进行回放了。

2. 后回放

在 终端A 内先将原有运行的 node 节点关闭，后重启该节点。

在 终端A 内节点保持开启的前提下，新建另一终端D，然后输入：

ros2 bag play bag_cmd_vel

play 的相关语法

play 代码比较简洁，在上述代码中：

ros2 bag play bag_cmd_vel
#          ↑          ↑
#设置参数为 play      /
# 指定输入路径&名字 ↗

你可以通过 --help 后缀查看其详细文档，在这里仅对作简单介绍。

此时ros2 bag 指令就会将小海龟当时被记录的运行速率与方向重新发送给小海龟，令其绘制下来：

小海龟依据bag文件画了一个路径

如果你希望查看特定 bag 的相关信息，你可以在 bag 的路径下使用以下指令：

ros2 bag info bag_cmd_vel

这样你就可以获取到包括其 对应版本、 录制长度、存储大小 的相关信息了：

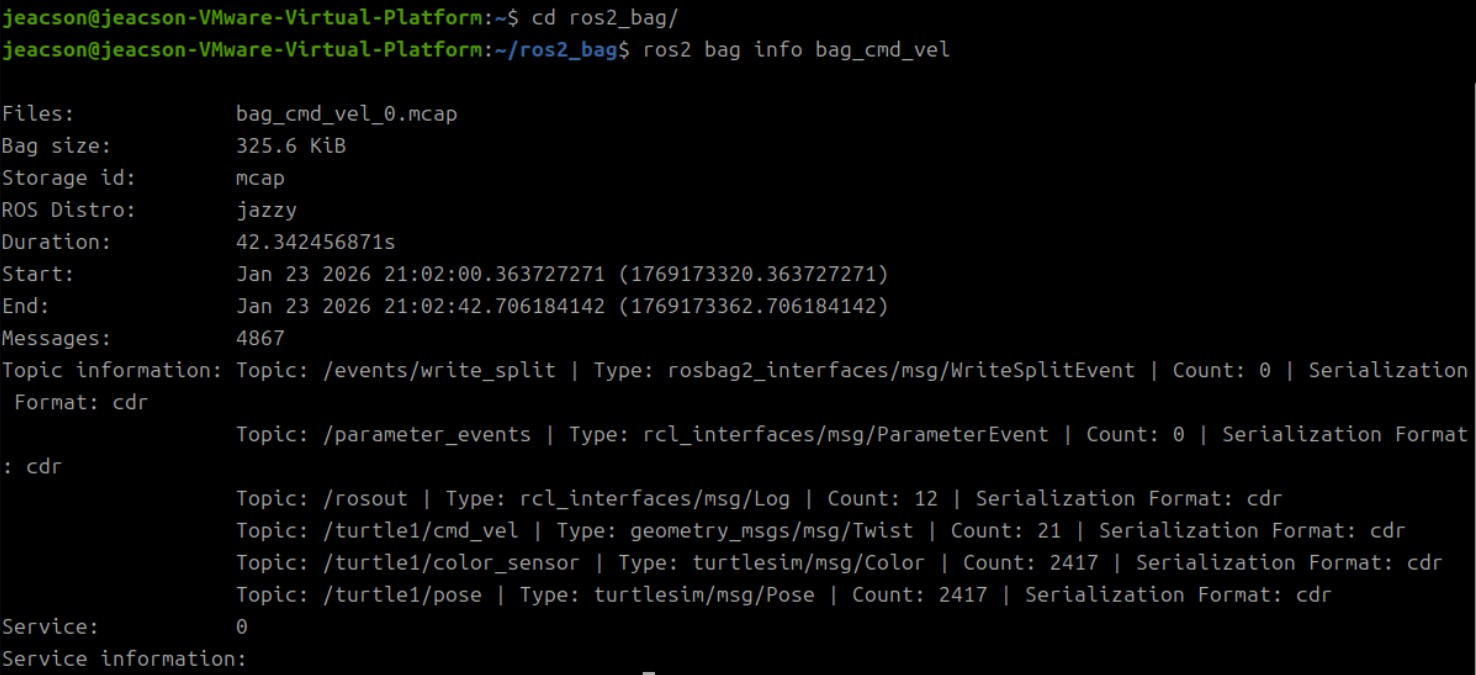

上述bag的相关信息

2. 经由编程使用 rosbag2 的相关语法

在有些情况下，我们也需要以编程的方式使用 rosbag2 ，以下亦会通过案例对其进行讲解：

假设有一文件夹路径为 ~/ros2_bag 可用于 bag 存储。要求启动一个 turtlesim_node 节点与一个 键盘控制 节点：

ros2 run turtlesim turtlesim_node
ros2 run turtlesim turtle_teleop_key

要求在运动过程中将输入的速度、转向指令等通过 ros2 bag 写入到上述文件夹路径内，使得重启 turtlesim_node 节点后可以通过读取该文件夹内特定文件复现移动路径。

①. 序列化（录制）

序列化，实际上就是录制 bag 文件。其核心实现一共有三步骤：

  1. 创建写出对象 (指针)
  2. 设置写出的目标文件路径
  3. 写出消息
C++

在创建的 demo01_writer.cpp 文件中，写入如下代码：

/*
    需求： 录制乌龟运动的速度指令
    步骤：
        1. 包含头文件；
        2. 初始化 ROS2 客户端
        3. 自定义节点类：
           3-1. 创建一个录制对象
           3-2. 设置磁盘文件
           3-3. 写入数据（创建速度订阅方，回调函数中执行写入操作）
        4. 调用spin函数，并传入节点对象指针
        5. 释放资源。
 */

// 1. 包含头文件；
#include "rclcpp/rclcpp.hpp"
#include "geometry_msgs/msg/twist.hpp"
#include "rosbag2_cpp/writer.hpp"

// 3. 自定义节点类：
class SimpleBagRecorder: public rclcpp::Node{
    public:
        SimpleBagRecorder() : Node("simple_bag_recorder_node_cpp"){
            RCLCPP_INFO(this->get_logger(), "消息录制对象已创建");
            // 3-1. 创建一个录制对象
            writer_ = std::make_unique<rosbag2_cpp::Writer>();

            // 3-2. 设置磁盘文件
            writer_->open("my_bag"); // --该路径是相对路径，是工作空间的直接子级

            // 3-3. 写入数据（创建速度订阅方，回调函数中执行写入操作）
            // writer_->write()
            sub_ = this->create_subscription<geometry_msgs::msg::Twist>("/turtle1/cmd_vel", 10, std::bind(&SimpleBagRecorder::do_write_msg, this, std::placeholders::_1));
        }
    private:
        void do_write_msg(std::shared_ptr<rclcpp::SerializedMessage> msg){
            // write(std::shared_ptr<rclcpp::SerializedMessage> message, // 被写出的消息
            // const std::string &topic_name, // 话题名称
            // const std::string &type_name, // 被写出的消息类型
            // const rclcpp::Time &time) // 时间戳
            RCLCPP_INFO(this->get_logger(), "数据写出中。。。");
            writer_->write(msg, "/turtle1/cmd_vel", "geometry_msgs/msg/Twist", this->now());
        }
        std::unique_ptr<rosbag2_cpp::Writer> writer_;
        // 要求指针只对应一个对象，一旦指针被销毁，对象需要马上被释放。
        // 以避免该“需要操作磁盘文件”对象出现内存泄漏情况

        rclcpp::Subscription<geometry_msgs::msg::Twist>::SharedPtr sub_;

};

int main(int argc, char *argv[])
{
    // 2. 初始化 ROS2 客户端
    rclcpp::init(argc, argv);
    // 4. 调用spin函数，并传入节点对象指针。
    rclcpp::spin(std::make_shared<SimpleBagRecorder>());
    // 5.释放资源;
    rclcpp::shutdown();
    return 0;
}

②. 反序列化（读取）

反序列化，实际上就是读取 bag 文件。其核心实现一共有四步骤：

  1. 创建读取对象指针
  2. 设置读取的目标文件
  3. 读取消息
  4. 关闭文件
C++

在创建的 demo02_readter.cpp 文件中，写入如下代码：

/*
    需求： 读取 bag 文件的数据，并将数据输出之终端
    步骤：
        1. 包含头文件；
        2. 初始化 ROS2 客户端
        3. 自定义节点类：
           3.1 创建一个回放对象；
           3.2 设置被读取的文件；
           3.3 读取消息；
           3.4 关闭文件。
        4. 调用spin函数，并传入节点对象指针
        5. 释放资源。
 */

// 1. 包含头文件；
#include "rclcpp/rclcpp.hpp"

#include "rosbag2_cpp/reader.hpp"
#include "geometry_msgs/msg/twist.hpp"

// 3. 自定义节点类：
class SimpleBagPlay: public rclcpp::Node{
    public:
        SimpleBagPlay() : Node("simple_bag_rplay_node_cpp"){
            RCLCPP_INFO(this->get_logger(), "消息回放对象已创建");
            int counter = 0;
            // 3.1 创建一个回放对象；
            reader_ = std::make_unique<rosbag2_cpp::Reader>();
            // 3.2 设置被读取的文件；
            reader_->open("my_bag");

            // 3.3 循环读取消息；
            while (reader_->has_next())
            {
                auto twist = reader_->read_next<geometry_msgs::msg::Twist>();
                RCLCPP_INFO(this->get_logger(), "线速度: %.2f, 角速度: %.2f", twist.linear.x, twist.angular.z);
                counter++;
            }

            // 3.4 关闭文件。
            reader_->close();

            RCLCPP_INFO(this->get_logger(), "总消息数量: %d", counter);
        }

    private:
        std::unique_ptr<rosbag2_cpp::Reader> reader_;

};

int main(int argc, char *argv[])
{
    // 2. 初始化 ROS2 客户端
    rclcpp::init(argc, argv);
    // 4. 调用spin函数，并传入节点对象指针。
    rclcpp::spin(std::make_shared<SimpleBagPlay>());
    // 5.释放资源;
    rclcpp::shutdown();
    return 0;
}

③. 编辑配置文件

C++

修改 cpp02_rosbag 包内的 CMakeLists.txt:

...

add_executable(demo01_writer src/demo01_writer.cpp)
add_executable(demo02_reader src/demo02_reader.cpp)

target_include_directories(demo01_writer PUBLIC
  $<BUILD_INTERFACE:${CMAKE_CURRENT_SOURCE_DIR}/include>
  $<INSTALL_INTERFACE:include/${PROJECT_NAME}>)

target_include_directories(demo02_reader PUBLIC
  $<BUILD_INTERFACE:${CMAKE_CURRENT_SOURCE_DIR}/include>
  $<INSTALL_INTERFACE:include/${PROJECT_NAME}>)

target_compile_features(demo01_writer PUBLIC c_std_99 cxx_std_17)  # Require C99 and C++17
target_compile_features(demo02_reader PUBLIC c_std_99 cxx_std_17)  # Require C99 and C++17

ament_target_dependencies(
  demo01_writer
  "rclcpp"
  "rosbag2_cpp"
  "geometry_msgs"
)

ament_target_dependencies(
  demo02_reader
  "rclcpp"
  "rosbag2_cpp"
  "geometry_msgs"
)

install(TARGETS demo01_writer demo02_reader
  DESTINATION lib/${PROJECT_NAME})
...

④. 编译

C++

使用 colcon build --packages-select cpp02_rosbag 进行编译即可。

⑤. 执行

在 终端A 与 终端B 内分别启动一个 turtlesim_node 节点与一个 键盘控制 节点后，运行代码：

C++
ros2 run cpp02_rosbag demo01_writer

在 终端B 内 通过键盘 操控小海龟时，此时所执行的代码 就会将小海龟此时的运行速率与方向记录下来。

之后你就可以在 终端C 内通过 ctrl+c 结束录制了。

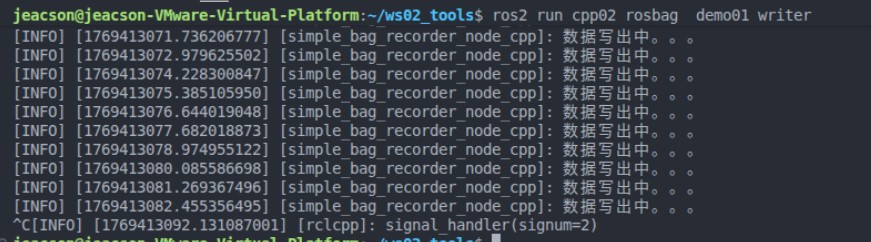

结束录制

在 终端A 内先将原有运行的 node 节点关闭，后重启该节点。

在 终端A 内节点保持开启的前提下，新建另一 终端D，然后输入：

C++
ros2 run cpp02_rosbag demo02_reader

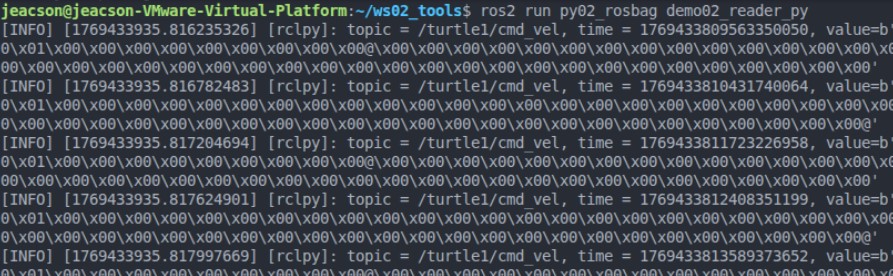

此时 终端D 内就会将对应 bag 内的相关数据信息按照代码内设计输出至终端。

C++

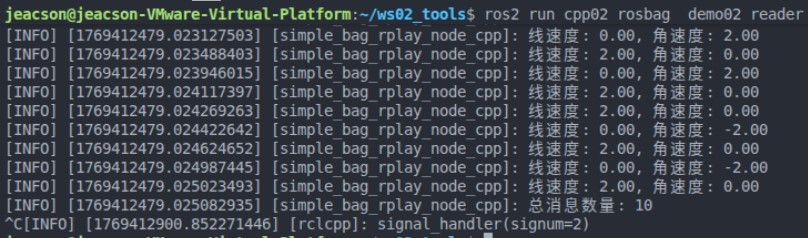

C++的输出

若需要记录来自节点自己的的合成数据

上述的代码仅仅对 “创建一个单纯用于保存 topic 数据及其处理结果” 的通常设置做了简单介绍，其关联的信息是通过特定 topic 内部的计时器进行时间戳的记录的。如果你需要在节点中通过 “自己创建计时器” 以使用 rosbag2 的相关 API，你可以参考 官网提供的 C++ 实现方法 与 Python 实现方法。他们 通过 rclcpp::Node::create_wall_timer() 和 rclpy.node.create_timer() 函数，创建了一个 可以使用回调函数 的计时器。
